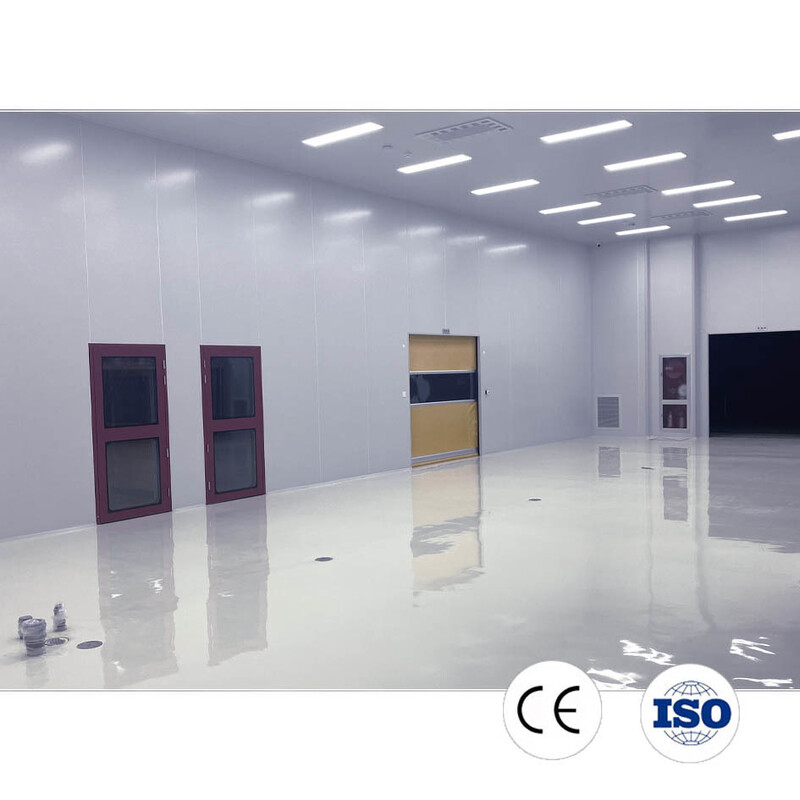

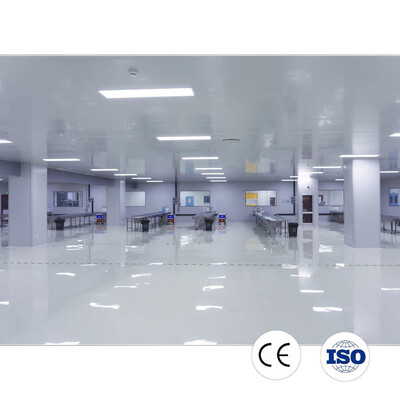

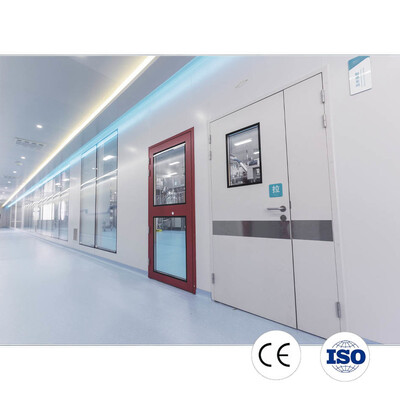

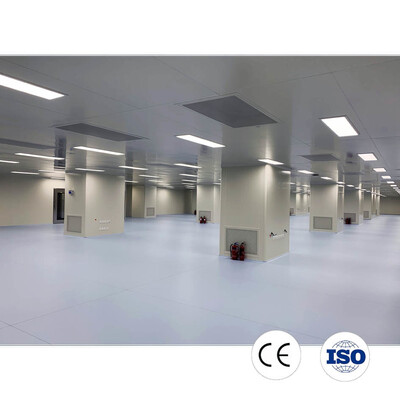

लचीली अंतरिक्ष योजना और त्वरित स्थापना के लिए मॉड्यूलर क्लीनरूम प्रणाली

उत्पाद का अवलोकन

एक मॉड्यूलर क्लीनरूम एक नियंत्रित वातावरण बनाने के लिए एक लचीला और कुशल दृष्टिकोण प्रदान करता है। पूर्वनिर्मित संरचनात्मक घटकों और अनुकूलन योग्य लेआउट के साथ,मॉड्यूलर क्लीनरूम सिस्टम कुशल स्थापना का समर्थन कर सकते हैं, भविष्य के विस्तार, स्थानांतरण और नियमित रखरखाव की तुलना में पारंपरिक क्लीनरूम निर्माण विधियों के साथ।

स्वच्छ कक्ष विवरण

तकनीकी विनिर्देश

अंतिम विनिर्देशों को स्वच्छ कक्ष वर्गीकरण, उत्पादन प्रक्रिया और परियोजना आवश्यकताओं के अनुसार निर्धारित किया जाता है।

मॉड्यूलर क्लीनरूम का कार्य सिद्धांत

1वायु शुद्धिकरण एवं परिसंचरण (मुख्य सिद्धांत)

• • • बहु-चरण निस्पंदन प्रणाली

      1. प्राथमिक फ़िल्टर (G4): ताजी हवा के प्रवेश द्वार पर स्थापित, पीछे के फ़िल्टरों की सुरक्षा के लिए ≥5μm बड़े कणों (धूल, पित्त) को फ़िल्टर करता है।
      2. मध्यम दक्षता फ़िल्टर (F8F9): HEPA/ULPA फ़िल्टर के सेवा जीवन को बढ़ाने के लिए मध्यम कणों ≥1μm को फ़िल्टर करता है।
      3. HEPA/ULPA फ़िल्टर: फैन फ़िल्टर यूनिट (FFU) में निर्मित, 99.99% से अधिक दक्षता के साथ ≥0.3μm कणों को फ़िल्टर करता है, उच्च स्वच्छता सुनिश्चित करता है।

    • दिशात्मक वायु प्रवाह संगठन

      • ऊर्ध्वाधर लामिनेर प्रवाह (आईएसओ वर्ग 5 या उच्चतर): ऊपरी एफएफयू से समान हवा की आपूर्ति, ऊर्ध्वाधर नीचे की ओर हवा का प्रवाह, ऊंची मंजिलों या वापसी हवा के नल के माध्यम से निर्वहन,मृत कोनों के बिना कणों को हटाने.
      • उथल-पुथल (आईएसओ वर्ग 6°8): ऊपर की आपूर्ति और साइड/नीचे की वापसी वायु प्रवाह, कम लागत के साथ वायु मिश्रण के माध्यम से प्रदूषकों को पतला करना।
      • बंद-लूप वायु चक्रः स्वच्छ हवा कमरे में प्रवेश करती है → प्रदूषकों को वापस हवा → फिर से फ़िल्टर → फिर से सर्कुलेट करने के लिए ले जाया जाता है, स्वच्छता के स्तर के आधार पर प्रति घंटे 20 600 वायु परिवर्तन के साथ।


2सकारात्मक दबाव नियंत्रण

• • • आंतरिक वायु का दबाव बाहर की तुलना में 5×20 Pa अधिक होता है, जिससे बाहरी प्रदूषित वायु के घुसने से रोका जाता है।
    • दबाव ढाल अलग-अलग स्वच्छ क्षेत्रों (जैसे, आईएसओ वर्ग 5 → आईएसओ वर्ग 7 → गलियारे) के बीच निर्धारित की जाती है ताकि रिवर्स प्रदूषण से बचा जा सके।

3मॉड्यूलर संरचना सिद्धांत

• • • मानकीकृत पूर्वनिर्मित मॉड्यूलः कारखाने में निर्मित फ्रेम (एल्यूमीनियम मिश्र धातु/स्टील), दीवार पैनल (रंगीन स्टील/स्टेनलेस स्टील), छत, दरवाजे, खिड़कियां, एफएफयू और विद्युत प्रणाली।
    • तेज़ असेंबली: हवा की रोकथाम के लिए सीलिंग स्ट्रिप्स के साथ बोल्ट या बक्से से जुड़ा हुआ है, जो 98% सामग्री पुनर्नवीनीकरण के साथ 3-5 दिनों में साइट पर स्थापना की अनुमति देता है।
    • धूल-प्रूफ सीलिंग: चिकनी, रिक्ति मुक्त सतहें और गोल कोने आसानी से साफ करने और धूल जमा नहीं करने के लिए।

4परिशुद्धता सूक्ष्म पर्यावरण नियंत्रण

• • • तापमान और आर्द्रता नियंत्रणः स्थिर विद्युत और संघनक को रोकने के लिए ±0.1°C पर तापमान और ±2% पर आर्द्रता को नियंत्रित करने वाली एयर कंडीशनिंग इकाइयों से सुसज्जित।
    • बुद्धिमान निगरानीः स्वचालित एफएफयू गति समायोजन और अलार्म कार्यों के साथ कणों की एकाग्रता, दबाव अंतर, तापमान, आर्द्रता और हवा की गति का वास्तविक समय का पता लगाना।
    • अस्थिर डिजाइनः इलेक्ट्रॉनिक घटकों की सुरक्षा के लिए अस्थिर विद्युत ≤100V को नियंत्रित करने वाले फर्श और दीवार पैनलों के लिए अस्थिर उपचार।

क्लीनरूम अनुप्रयोग

फार्मास्युटिकल और जैव प्रौद्योगिकी

मॉड्यूलर क्लीनरूम सिस्टम को फार्मास्युटिकल और जैव प्रौद्योगिकी अनुप्रयोगों के लिए कॉन्फ़िगर किया जा सकता है, जिन्हें नियंत्रित वायुजनित संदूषण, पर्यावरणीय परिस्थितियों और दबाव संबंधों की आवश्यकता होती है।

प्रयोगशाला एवं अनुसंधान एवं विकास

पूर्वनिर्मित स्वच्छ कक्षों को आवश्यक स्वच्छता वर्गीकरण और प्रक्रिया स्थितियों के अनुसार प्रयोगशाला, परीक्षण और अनुसंधान वातावरण के लिए अनुकूलित किया जा सकता है।

इलेक्ट्रॉनिक्स और अर्धचालक

क्लीनरूम कॉन्फ़िगरेशन इलेक्ट्रॉनिक्स और परिशुद्धता विनिर्माण प्रक्रियाओं का समर्थन कर सकते हैं जहां वायुborne कण और पर्यावरण नियंत्रण महत्वपूर्ण हैं।

चिकित्सा एवं स्वास्थ्य सेवा

स्वच्छ कक्ष प्रणालियों को लागू परियोजना आवश्यकताओं के अनुसार चयनित चिकित्सा, स्वास्थ्य देखभाल और नियंत्रित उत्पादन वातावरण के लिए कॉन्फ़िगर किया जा सकता है।

एकीकृत स्वच्छ कक्ष प्रणाली के घटक

पूर्ण स्वच्छ कक्ष सामग्री और उपकरण की आपूर्ति

क्लीनरूम इंजीनियरिंग सेवाओं के अतिरिक्त, SHP विभाजन-प्रकार के क्लीनरूम पैनलों, अंतर्निहित फिल्टरेशन फ्रेम,एचवीएसी सिस्टम और क्लीनरूम के दरवाजे जो कि टर्नकी क्लीनरूम परियोजना के वितरण के लिए आवश्यक हैं.

निम्नलिखित चित्र SHP क्लीनरूम परियोजनाओं के भीतर आपूर्ति की जाने वाली मुख्य प्रणालियों और उत्पादों को प्रस्तुत करता है।

मॉरीशस परियोजना

फार्मास्युटिकल क्लीनरूम परियोजना ️ मॉरीशस

परियोजना का अवलोकन

मॉरीशस में, एसएचपी ने डिजाइन, विनिर्माण, एचवीएसी स्थापना, कमीशन और अंतिम सत्यापन सहित एक टर्नकी फार्मास्युटिकल क्लीनरूम परियोजना पूरी की।

परियोजना की जानकारी

परियोजना की चुनौतियाँ

इस परियोजना के लिए दवा उत्पादन का समर्थन करने के लिए वायुमंडलीय कणों, तापमान, आर्द्रता और अंतर दबाव के सख्त नियंत्रण के साथ जीएमपी-अनुपालन उत्पादन वातावरण की आवश्यकता थी।

एसएचपी समाधान

• मॉड्यूलर क्लीनरूम पैनल प्रणाली
• एयर हैंडलिंग यूनिट (एएचयू) प्रणाली
• हेपा फिल्टरेशन प्रणाली
• पर्यावरण निगरानी प्रणाली
• दबाव नियंत्रण प्रणाली

स्वच्छ कक्ष निर्माण प्रगति रिकॉर्ड

क्लीनरूम पैनल वितरण और सामग्री की तैयारी
