Resumen del producto

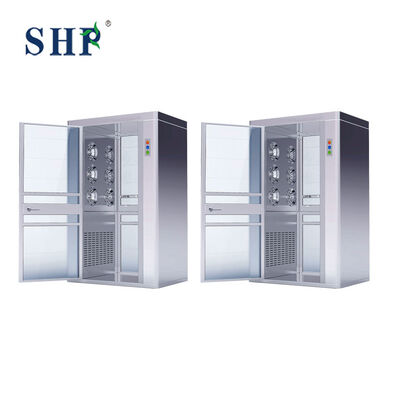

Ducha de aire

Una ducha de aire es un sistema de descontaminación interconectado y autónomo.aire filtrado de varias boquillas, limpiando eficazmente las partículas superficiales antes del acceso a las salas limpias.

Cómo funciona la ducha de aire

Como una etapa de la ruta de purificación del personal, se instala una ducha de aire entre el área de lavado y el área de la sala limpia controlada.

• 1Entrada de personal
  El personal entra en la ducha de aire desde el lado de baja limpieza.
• 2Puerta de bloqueo
  Durante el funcionamiento normal, tanto las puertas de entrada como las de salida están controladas por un sistema de bloqueo para evitar que se abran al mismo tiempo.
• 3Ciclo de la ducha de aire
  El aire filtrado es conducido a través de boquillas direccionales para quitar las partículas sueltas de las superficies expuestas de las prendas de la sala limpia.
• 4Recirculación y filtración del aire
  El sistema de circulación de aire recupera el aire y lo transporta a través del sistema de filtración según lo establecido por la configuración del equipo.
• 5Entrada de la sala limpia.
  La puerta de salida se libera una vez que se completa el ciclo de ducha programado, y el personal entra en el área controlada.

El ciclo de ducha real, la configuración del flujo de aire, la disposición de filtración y la lógica de control deben seleccionarse de acuerdo con el diseño de la sala limpia y los requisitos del proyecto.

Ventajas de las duchas de aire

1Excelencia en el funcionamiento y el rendimiento

• • Eliminación efectiva de las partículas:Emplea aviones a reacción de alta velocidad deAire filtrado con HEPA/ULPAPara desalojar y evacuar mecánicamente de personal y materiales una gran proporción de contaminantes sueltos, tales como polvo, fibras y células de la piel.

  • Objetivos Fuente de contaminación primaria:Mitigará directamente el factor humano, el riesgo de contaminación más significativo en las salas limpias, mediante un procedimiento de limpieza obligatorio y estandarizado.

  • Preserva la integridad de la zona limpia:Funciones comocámara de aire dinámica a presión, manteniendo una barrera de aire positiva que impide la entrada de aire no filtrado de áreas adyacentes menos limpias durante las transiciones.

  • Asegura el cumplimiento del protocolo:El Consejo Europeosistema de puertas de bloqueogarantizará la finalización del ciclo completo de descontaminación antes de permitir el acceso, eliminando el error del operador o el bypass.

2- Aseguramiento de la calidad y cumplimiento normativo

• • Proceso y producto:Protege directamente las operaciones sensibles en industrias como los semiconductores, , y la biotecnología de los defectos, fallos y pérdidas de productos inducidos por la contaminación.

  • Facilitar la conformidad de las normas:Un componente fundamental para alcanzar y mantener el objetivoClasificaciones ISO de las salas limpias(por ejemplo, según ISO 14644) mediante el control activo de los niveles de partículas en el aire.

  • Entrega de un proceso validado:Proporciona un método de descontaminación coherente, repetible y auditable, que es esencial para el cumplimiento de las normas de seguridad y seguridad de los productos.Prácticas de calidady otros marcos regulatorios estrictos.

  • Permite la trazabilidad de los datos:Los modelos avanzados con características de registro crean pistas de auditoría mediante el registro de datos de uso, lo que facilita la documentación de calidad y el análisis de la causa raíz.

3Eficiencia económica y operativa

• • Baja los costes del ciclo de vida:Al interceptar contaminantes en el punto de entrada, reduce la carga de partículas en el sistema HVAC de la sala limpia principal, lo que lleva aduración prolongada del filtro HEPAy un menor gasto energético.

  • Evita interrupciones costosas:El control proactivo de la contaminación minimiza los costosos tiempos de inactividad de la producción, los rechazos de lotes y la limpieza correctiva extensa.

  • Diseñado para la confiabilidad:Los diseños contemporáneos que incorporan componentes robustos (por ejemplo, mecanismos de puertas de carril deslizante) aseguran un funcionamiento duradero, un tiempo de actividad alto y un mantenimiento mínimo.

  • Promueve una cultura de limpieza:La naturaleza deliberada y procedimental de la rutina de ducha de aire refuerza la disciplina y aumenta la conciencia de contaminación entre el personal.

Componentes principales y construcción

Especificaciones técnicas

Principales especificaciones para la ducha de aire

Tipos y configuraciones de las duchas de aire

Aplicaciones en salas limpias

Dentro de la ruta de purificación del personal, las duchas de aire se colocan típicamente entre las áreas de lavado y los espacios de la sala limpia controlada.

Los campos de aplicación típicos incluyen:

• Producción farmacéutica y de medicamentos
• Hospitales y centros médicos
• Entornos de trabajo de laboratorio
• Producción de semiconductores y microelectrónica
• Instalaciones de transformación de alimentos y bebidas
• Fabricación de cosméticos y productos para el cuidado personal
• Fabricación de alta precisión

La configuración de la ducha de aire debe seleccionarse junto con el diseño de la sala limpia, el flujo de personal, los requisitos de limpieza y los procedimientos operativos, en lugar de como un componente aislado del equipo.

Proceso de ingeniería y personalización

• 1Análisis de las necesidades
  Revisar la clasificación de las salas limpias, junto con el flujo de personal, el espacio de instalación disponible y los requisitos de funcionamiento.
• 2Diseño de configuración
  Seleccionar el tipo de ducha de aire, sus dimensiones, disposición de las puertas, filtración y configuración de control de acuerdo con el proyecto.
• 3Manufactura.
  Fabricar y ensamblar la cámara, el sistema de filtración, la unidad de ventilador, las puertas y los componentes de control de acuerdo con la configuración aprobada.
• 4Inspección de fábrica
  Inspeccionar la unidad ensamblada, el sistema eléctrico, el movimiento de la puerta, la función de bloqueo y otros elementos aplicables antes del envío.
• 5Instalación y puesta en marcha
  Apoyo a la instalación, conexión y puesta en marcha funcional del emplazamiento según los requisitos del proyecto.
• 6. Documentación
  Proporcionar los dibujos del producto aplicables, las instrucciones de funcionamiento, la información de mantenimiento y los registros de ensayo.

Pruebas y validación

• Inspección visual de la unidad
• Verificación de la exactitud dimensional
• Verificación del funcionamiento de las puertas
• Prueba de funcionamiento del bloqueo
• Verificación del funcionamiento del ventilador
• Verificación de la iluminación
• Prueba en el tablero de control
• Verificación del flujo de aire
• En caso necesario, ensayo de integridad HEPA

Perfil de la empresa

Como proveedor líder de sistemas de salas limpias y productos de salas limpias, SHP es una organización que se enorgullece tanto de su experiencia técnica como de su atención al cliente de primer nivel.SHP ofrece soluciones de sala limpia para satisfacer los requisitos particulares de nuestros clientes especializados en productos farmacéuticosTambién ofrecemos una gama de productos de salas limpias, incluidos paneles de pared, puertas y ventanas y una serie de equipos de salas limpias.

Como organización certificada ISO 9001:2015, estamos comprometidos a mejorar continuamente nuestros programas de servicio al cliente mientras cumplimos o superamos los criterios de calidad de sus productos.Con nuestra oferta completa de soluciones para el cliente,la excelencia en los productos,y décadas de experiencia técnica,confiamos en que SHP puede adaptarse mejor a su aplicación.

Nuestra certificación

Descripción de los productos

• Puerta de estilo carril deslizante más cerca:Un cierre de puertas correderas para duchas de aire es un componente funcional central de alta durabilidad y alta precisión diseñado para proteger los ambientes de las habitaciones limpias.
• Pantalla de control LCD:El panel de control LCD no sólo es el "cerebro inteligente" de la ducha de aire, sino también un componente crítico que mejora la fiabilidad del equipo, la eficiencia operativa y los estándares de gestión.
• Las demás máquinas de acero:Para salas limpias con estándares elevados, uso de alta frecuencia y requisitos de certificación estrictos (como los de la industria de la biotecnología, la microelectrónica, los instrumentos de precisión, etc.),Las boquillas de acero inoxidable son una elección esencial y sabiaOfrecen una vida útil excepcionalmente larga, casi cero costes de mantenimiento y una fiabilidad insustituible.
• Filtro de alta eficienciaEl filtro HEPA es el "pulmón" de la ducha de aire, que determina directamente la calidad del aire soplado.y el cumplimiento son ventajas no negociables.

Productos relacionados

Por qué elegir SHP

Preguntas frecuentes

P1: ¿Dónde está su empresa?

R1: Nuestra empresa está ubicada en la ciudad de Suzhou, cerca de Shanghai. Está a 1,5 horas en coche del aeropuerto PVG.

P2: ¿Es usted un fabricante o una empresa comercial? ¿Qué puedo comprar de usted?
R2: Somos fabricantes. Nos centramos en proyectos de salas limpias, duchas de aire, FFU, a través de cajas, salas de dosificación, capas y bancos de flujo laminar, AHU y puertas y ventanas selladas.

P3: ¿Cuándo es su plazo de entrega?
R3: Si su proyecto de sala limpia incluye AHU, el tiempo de entrega es de 35 días.

P4: ¿Cuánto dura su período de garantía? ¿Qué tipo de servicio postventa puede ofrecer?
R4: Nuestro período de garantía es de dos años después de la finalización del proyecto. Durante el período de garantía, si hay algún problema, lo reemplazaremos. Si no puede manejarlo, le pediremos que lo cambie.enviaremos un ingeniero para resolverlo gratis..

P5: ¿Puede usted llevar a cabo la validación de la sala limpia?
R5: Sí, podemos ofrecer documentales de DQ, IQ, OQ y PQ. Sisto graso y sentado. Manual de operación del producto, guía de mantenimiento y un conjunto completo de dibujos de la sala limpia.

P6: ¿Cuáles son sus ventajas?
A6: Tenemos un equipo técnico completo compuesto por 12 ingenieros de salas limpias y HVAC para brindarle soporte técnico. Hemos completado más de 2,100 proyectos de salas limpias en China y en el extranjero.En el caso de los países en desarrollo, la Comisión ha adoptado una serie de medidas de apoyo a los países en vías de desarrollo, entre las que se incluyen:La isla de Mauricio, Sri Lanka, Mongolia, Filipinas, Nepal, Sudán, Somalilandia, Australia, Nueva Zelanda, Canadá, Argelia, Egipto, Singapur y los Estados Unidos.
