Descripción General del Producto

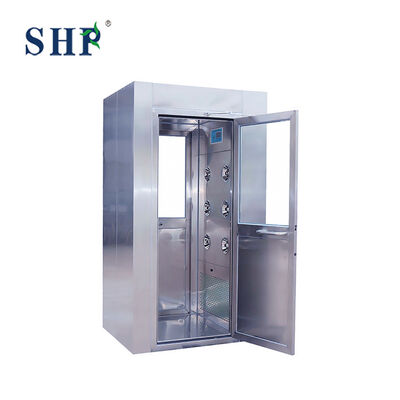

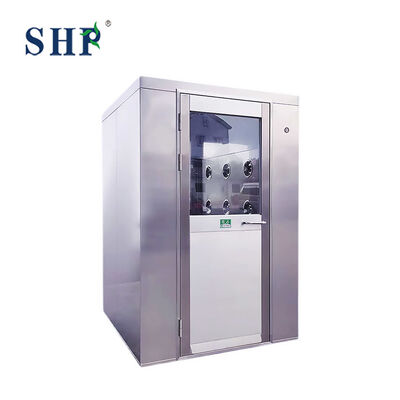

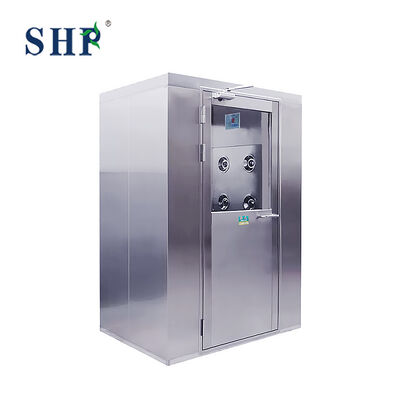

Cabina de Ducha de Aire

Instaladas en los puntos de entrada de salas limpias y espacios controlados similares, las cabinas de ducha de aire son cámaras cerradas diseñadas para prevenir la transferencia de partículas en suspensión en el aire. Al entrar, el personal y los materiales se someten a un proceso de descontaminación utilizando chorros de aire filtrado HEPA a alta velocidad, con velocidades que van de 20 a 22 m/s (4000-4300 fpm). El aire contaminado desprendido se dirige luego hacia abajo, se captura a través de la base de la unidad, se filtra y se recircula.

Cómo Funciona la Cabina de Ducha de Aire

Dentro de la ruta de purificación del personal, la cabina de ducha de aire se instala entre el área de vestimenta y el área de sala limpia controlada.

• 1. Entrada de Personal
  El personal entra en la cabina de ducha de aire por el lado de vestimenta o de menor limpieza.
• 2. Bloqueo de Puertas
  Mediante un sistema de enclavamiento, las puertas de entrada y salida se controlan para evitar que ambas puertas se abran al mismo tiempo durante el funcionamiento normal.
• 3. Ciclo de Ducha de Aire
  Corrientes de aire filtrado a través de boquillas direccionales para eliminar partículas sueltas de las superficies expuestas de la ropa de sala limpia.
• 4. Recirculación y Filtración de Aire
  Según la configuración del equipo, el sistema de circulación de aire recupera el aire y lo pasa a través del sistema de filtración.
• 5. Entrada a Sala Limpia
  Una vez finalizado el ciclo de ducha programado, se puede liberar la puerta de salida y el personal procede al área controlada.

En línea con el diseño de la sala limpia y los requisitos del proyecto, se debe seleccionar el ciclo de ducha real, la configuración del flujo de aire, la disposición de la filtración y la lógica de control.

Tipos y Configuraciones Principales

• • Cabinas de Ducha de Aire para Personal: Modelos estándar de una persona, dos personas o modelos más grandes para varias personas.

  • Cabinas de Ducha de Aire para Materiales / Túnel: Diseñadas para paletas, carritos o equipos grandes en sistemas transportadores.

  • Diseños Personalizados:

    • Antiestático (ESD): Para industrias electrónicas y de semiconductores.

    • Modelos de Sanitización: Equipados con luces UV-C para bio-descontaminación en farmacia/laboratorios.

    • Cabinas de Ducha de Aire con Cortina: Para entradas grandes o irregulares.

Componentes Principales y Construcción

Especificaciones Técnicas

Especificación Principal para Cabina de Ducha de Aire

Aplicaciones de Salas Limpias

Las cabinas de ducha de aire se instalan típicamente en la ruta de purificación del personal entre las áreas de vestimenta y los espacios de sala limpia controlada.

Las aplicaciones clave incluyen:

• Fabricación de productos farmacéuticos
• Instalaciones sanitarias y médicas
• Instalaciones y espacios de laboratorio
• Ensamblaje de electrónica y producción de semiconductores
• Procesamiento de alimentos, bebidas y licores
• Fabricación de cosméticos y belleza
• Entornos de fabricación de precisión

La selección de la configuración de la cabina de ducha de aire, que no debe tratarse como un componente de equipo aislado, debe ir acompañada de la consideración de la distribución de la sala limpia, el flujo de personal, los requisitos de limpieza y los procedimientos operativos.

Proceso de Ingeniería y Personalización

• 1. Análisis de Requisitos
  Aclarar la clasificación de la sala limpia, el flujo de personal, el espacio de instalación disponible y los requisitos operativos.
• 2. Diseño de Configuración
  Seleccionar el tipo de cabina de ducha de aire, dimensiones, disposición de puertas, filtración y configuración de control en línea con el proyecto.
• 3. Fabricación
  Fabricar y ensamblar la cámara, el sistema de filtración, la sección del ventilador, las puertas y los componentes de control de acuerdo con la configuración aprobada.
• 4. Inspección de Fábrica
  Inspeccionar la unidad ensamblada, el sistema eléctrico, la operación de las puertas, la función de enclavamiento y otros elementos aplicables antes del envío.
• 5. Instalación y Puesta en Marcha
  Apoyar la instalación en sitio, la conexión y la puesta en marcha funcional de acuerdo con los requisitos del proyecto.
• 6. Documentación
  Proporcionar planos de producto aplicables, instrucciones de operación, datos de mantenimiento y registros de pruebas.

Pruebas y Validación

• Evaluación visual de la unidad
• Examen dimensional
• Comprobación de operación de puertas
• Prueba de acción de enclavamiento
• Comprobación de operación del ventilador
• Prueba de lámpara
• Comprobación de función del panel de control
• Comprobación de lecturas de flujo de aire
• Prueba de integridad HEPA si aplica

Capacidad de Fabricación

Fundada en 2003 en Suzhou, China, SHP opera como una empresa de ingeniería y fabricación de salas limpias.

SHP tiene más de 20 años de experiencia en ingeniería de salas limpias y un taller de más de 10.000 m², y fabrica e integra equipos para salas limpias, incluyendo cabinas de ducha de aire, FFU, cajas de paso, cajas HEPA, bancos limpios, puertas para salas limpias y sistemas HVAC.

La producción de cabinas de ducha de aire incluye la fabricación de la carcasa, el ensamblaje del ventilador y la filtración, la instalación de puertas y enclavamientos, la integración del control eléctrico, así como la inspección previa al envío según la configuración del proyecto aprobada.

Nuestra Certificación

Descripción de Productos

• Cerradura de puerta tipo riel deslizante:Un cerradura de puerta tipo riel deslizante para cabinas de ducha de aire es un componente funcional central de alta durabilidad y alta precisión diseñado para salvaguardar los entornos de salas limpias.
• Pantalla de control LCD:El panel de control LCD no es solo el "cerebro inteligente" de la cabina de ducha de aire, sino también un componente crítico que mejora la fiabilidad del equipo, la eficiencia operativa y los estándares de gestión.
• Boquilla de acero inoxidable:Para salas limpias con altos estándares, uso frecuente y requisitos de certificación estrictos (como los de , biotecnología, microelectrónica, instrumentos de precisión, etc.), las boquillas de acero inoxidable son una opción esencial y acertada. Ofrecen una vida útil excepcionalmente larga, costos de mantenimiento casi nulos y una fiabilidad insustituible.
• Filtro de alta eficiencia:El filtro HEPA son los "pulmones" de la cabina de ducha de aire, determinando directamente la calidad del aire soplado. Su altísima eficiencia de filtración, rendimiento estable y cumplimiento son ventajas irrenunciables.

Productos Relacionados

Embalaje y Envío

Por qué Elegir SHP

Preguntas Frecuentes

P1: ¿Dónde está su empresa?

R1: Nuestra empresa está ubicada en la ciudad de Suzhou, cerca de Shanghai. Está a 1.5 horas en coche del aeropuerto PVG.

P2: ¿Es usted un fabricante o una empresa comercial? ¿Qué puedo comprarle?
R2: Somos fabricantes. Nos centramos en proyectos de salas limpias, cabinas de ducha de aire, FFU, cajas de paso, salas de dosificación, campanas y bancos de flujo laminar, AHU y puertas y ventanas selladas.

P3: ¿Cuándo es su tiempo de entrega?
R3: Si su proyecto de sala limpia incluye AHU, el tiempo de entrega es de 35 días. Si compra productos sin AHU, el tiempo de entrega es de 10 días.

P4: ¿Cuánto dura su período de garantía? ¿Qué tipo de servicio postventa puede ofrecer?
R4: Nuestro período de garantía es de dos años después de la finalización del proyecto. Durante el período de garantía, si hay algún problema, lo reemplazaremos. Si no puede resolverlo, enviaremos un ingeniero para que lo resuelva de forma gratuita.

P5: ¿Puede realizar la validación de salas limpias?
R5: Sí, podemos ofrecer documentación de DQ, IQ, OQ y PQ. Manual de operación del producto, guía de mantenimiento y un conjunto completo de planos de sala limpia.

P6: ¿Cuáles son sus ventajas?
R6: Contamos con un equipo técnico completo que consta de 12 ingenieros senior de salas limpias y HVAC para brindarle soporte técnico. Hemos completado más de 2.100 proyectos de salas limpias en China y en el extranjero. Como Japón, Indonesia, Tailandia, Bangladesh, India, Macedonia del Norte, Arabia Saudita, Yemen, Rusia, Moldavia, Suiza, Noruega, Reino Unido, España, Francia, Bélgica, Kuwait, Túnez, Mauricio, Sri Lanka, Mongolia, Filipinas, Nepal, Sudán, Somalilandia, Australia, Nueva Zelanda, Canadá, Argelia, Egipto, Singapur y Estados Unidos.
